| Lieu d'origine : | Chine |
| Nom de la marque : | Huaqingjun |
| Numéro du modèle : | |
| Certification : | CE,FCC,ISO |
| Quantité minimale de commande : | 1 |
| Prix : | |
| Détails d'emballage : | Carton |
| Délai de livraison : | 3-5 jours si en stock, quantité importante à négocier |
| Conditions de paiement : | T/T |
| Capacité d'approvisionnement : | 30000 pièces par mois |
Description :
Notre carte d'extension PLC est divisée en deux types. L'un est un amplificateur AC, l'autre est un amplificateur DC. Si l'appareil contrôlé est en courant continu (DC), veuillez choisir la carte amplificatrice au MOSFET DC ou le module relais ; si l'appareil contrôlé est en courant alternatif (AC), une carte amplificatrice à thyristor AC ou un module relais est disponible.
Cette série sert à amplifier le capacité de charge de sortie du PLC . En raison de la méthode de câblage et des limitations de volume inhérentes du PLC ,TI , il ne peut pas produire un courant élevé et ni une tension élevée en sortie, donc il est nécessaire d'ajouter une carte d'extension pour augmenter le courant et la tension de sortie, améliorant ainsi la capacité de pilotage de la charge. .

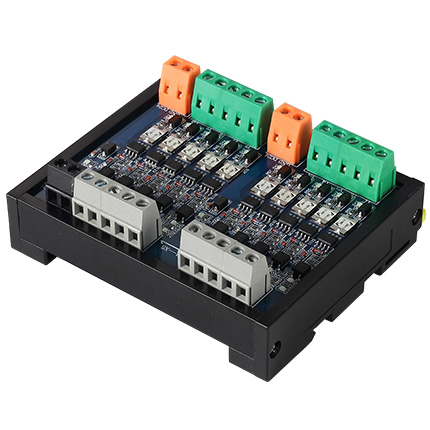

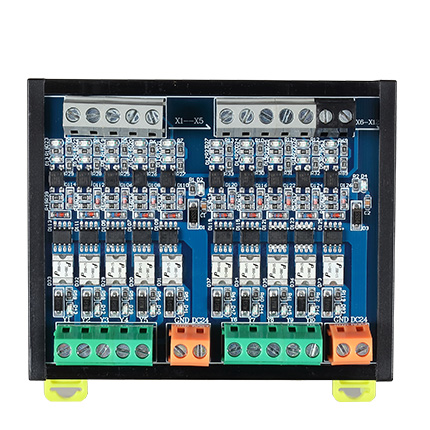

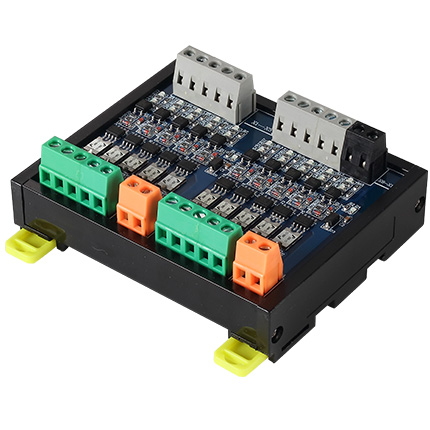

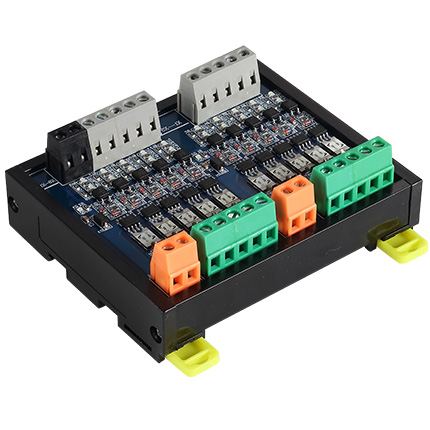

| Nom | plc dc amplifier board |
| signal d'entrée | compatible avec NPN (signal d'entrée de 0V valide) et PNP (signal d'entrée de 24V valide) |
| Courant de charge maximal | Charge résistive ≤2A instantané 5A, Charge inductive ≤1.5A instantané 5A |
| Tension du signal d'entrée | 24V (par défaut 24V, une plage de contrôle non standard entre 3V-24V doit être indiquée) |
| Voltage de sortie nominale | AC24-250V |
| Temps de réponse d'entrée | ≤20ms |
| Fréquence de fonctionnement | 50Hz-60Hz |
| Durée de vie | >10 millions de fois (tube de commande 1 million d'heures) |
| Mode de connexion | Bornier 5.08 (bornier 7.02 et bornier sont optionnels) |
| Courant de commande minimal en entrée | ≥15mA |
| Isolation de boucle | Isolement par couplage optique |
| Protection contre les courts-circuits (fusible) | 10A |
| Courant crête d'impulsion non répétitive | 8A |
| Méthode de montage | Rail standard (peut être monté sur un rail NS35/7.5 ou NS32). |
| Indicateur d'action | Lorsque vous mettez l'entrée ON, l'indicateur d'entrée est allumé en vert |
| Nom | Module DC autorecouvrant pour carte d'extension PLC |
| Partie de contrôle | IR haute puissance importée |
| Courant de fonctionnement minimal | ≥5mA |
| signal d'entrée | compatible avec NPN (signal d'entrée de 0V valide) et PNP (signal d'entrée de 24V valide) |
| Courant de charge | Charge résistive ≤2.5A instantané 10A, Charge inductive ≤2A instantané 10A |
| Courant de démarrage instantané | 10A |
| protection contre les courts-circuits | 3A |
| Vie mécanique | 100 millions de cycles |
| Temps de réponse d'entrée | ≥0.3ms |
| Méthode de connexion | Bornier 5.08 (bornier à vis) |
Applications :
1. Contrôle des lampadaires, contrôle des systèmes de pulvérisation d'eau, système de parking, commande d'appareils ménagers, alimentation pour fermes, machinerie, vannes hydrauliques et autres applications industrielles.
2. Couramment utilisé pour actionner des vannes électromagnétiques, des relais, de petits moteurs, des vannes hydrauliques, etc.
Avantage concurrentiel :
1.Avec une structure compacte à point commun, facile à connecter.
2. La carte amplificatrice PLC est équipée d'une isolation photoélectrique ou d'une isolation électromagnétique, d'une protection contre les courts-circuits et d'une protection anti-surcharge qui peut protéger efficacement l'équipement de sortie.
